Für die 3D-elastischen Bauteile gibt es einige Einstellungen.

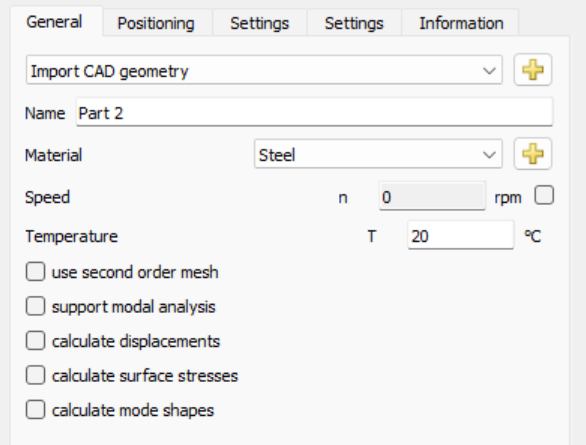

Auf der Seite "Allgemein" kann der Werkstoff, die Drehzahl und die Temperatur festgelegt werden. Eine Änderung des Werkstoffs erfordert eine neue Reduzierung des Bauteils.

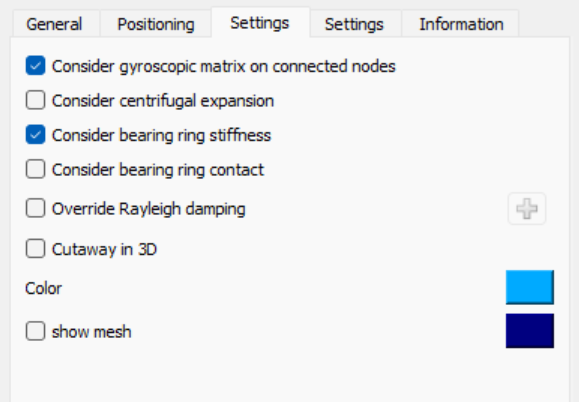

Es gibt zwei Seiten für Einstellungen. Alle Einstellungen auf der ersten Seite erfordern keine neue Reduktion und alle Einstellungen auf der zweiten Seite erfordern eine neue Reduktion.
Es kann die Farbe für das Bauteil und das Netz definiert werden, die in den Standard-3D-Geometrie-Ansichten verwendet wird.
Die Reduktion der 3D-elastischen Bauteile führt nur zu Massen- und Steifigkeitsmatrizen. Es wird keine gyroskopische Matrix berücksichtigt. Näherungsweise kann die polare Trägheit als gyroskopische Matrix auf den verbundenen reduzierten Knoten auf der x-Achse betrachtet werden. Die polare Trägheit wird gleichmäßig auf alle verfügbaren Knoten verteilt, wenn die Option "Kreiseleffekt über verknüpfte Knoten berücksichtigen" gesetzt ist.
Die Option "Fliehkraft berücksichtigen" fügt dem Bauteil den Effekt der Fliehkraftausdehnung hinzu. Diese Option ist nur für 3D-elastische Wellen aktiv.
Die Option "Steifigkeit der Lagerringe berücksichtigen" fügt die Steifigkeit der Lagerringe zu elastischen Lagern hinzu. Wenn der Ring bereits in dem 3D-elastischen Bauteil enthalten ist, sollte diese Option deaktiviert werden. Mit "Lagerringkontakt berücksichtigen" wird ein Kontaktmodell zwischen Lagerring und Bauteil hinzugefügt. Dann wird bei der Berechnung der Passung nicht direkt ein Betriebsspiel des Lagers festgelegt, sondern die Passung wird durch Ausdehnung oder Kompression der elastischen Bauteile beeinflusst. Wenn die Steifigkeit des Bauteils nicht gleichförmig ist, kommt es bereits nach der Montage zu einer Verformung des Lagerrings.
Die Option "Rayleigh Dämpfung überschreiben" erlaubt es, für das 3D-elastische Bauteil eine andere Rayleigh Dämpfung zu definieren als für das globale System.
Die Aktivierung der Option "Schnittdarstellung in 3D" führt zu einer Schnittdarstellung in der 3D-Ansicht für das System, wie sie auch für Wellen verfügbar ist.

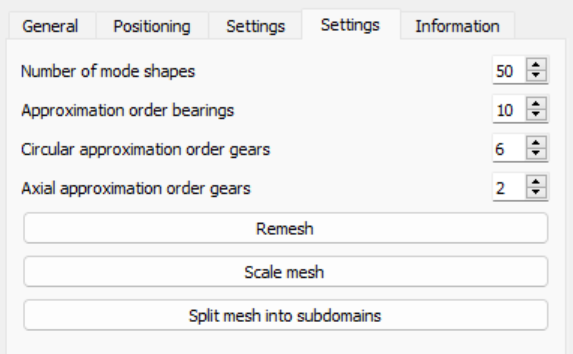

Auf der zweiten Seite "Einstellungen" kann die Anzahl der für die Modalreduktion verwendeten Eigenformen festgelegt werden. Eine größerer Wert erhöht die Genauigkeit, benötigt aber mehr Speicher und Zeit für die Reduktion. Normalerweise sollte ein Wert größer 20 verwendet werden. Die maximale Frequenz wird auf der Seite "Information" angegeben. Diese Frequenz sollte größer sein als die maximale Frequenz, die für das System von Interesse ist.
Hier kann eine Approximationsordnung für elastische Lagerringe und elastische Zahnräder definiert werden. Die Ordnung der Approximation über Breite Zahnräder von 2 bedeutet, dass für Querverformungen eine Parabel verwendet wird. Ein Faktor von 1 würde nur eine Gerade verwenden. Bei Zahnrädern mit einer großen Breite können größere Ordnungen als 2 sinnvoll sein. Die Ordnung der Approximation kann über das Kontextmenü in der Tabelle für Flächen überschrieben werden.
Die Schaltfläche "Neu vernetzen" ermöglicht es, das Bauteil neu zu vernetzen. Entweder um die Netzgröße oder den Typ hexaedrisch/tetraedrisch zu ändern. Beachten Sie, dass es sich hierbei um ein Neu vernetzen des vorherigen Netzes handelt, im Allgemeinen wäre es besser, die CAD-Datei neu zu importieren, falls die Netzgröße geändert wird. "Netz skalieren" ermöglicht die Anwendung eines Skalierungsfaktors auf das Netz. Dies kann helfen, wenn das Einheitensystem des Imports nicht korrekt war. "In Teilbereiche unterteilen" erlaubt es, das Netz in Teilbereiche zu unterteilen, basierend auf der Auswahl eines Zylinders oder eines Quaders, für jeden Teilbereich können dann unterschiedliche Werkstoffeigenschaften ausgewählt werden.
