Nach dem Importieren einer STEP-Datei oder eines Netzes können mehrere Flächen durch einen Doppelklick mit der Maus auf eine Fläche ausgewählt werden. Um zwei Flächen zusammenzufassen, wählen Sie beide Flächen in der Tabelle aus, drücken Sie die rechte Maustaste und wählen Sie "Flächen zusammenfassen". Befinden sich Flächen innerhalb des Bauteils, kann über das Kontextmenü in der 3D-Ansicht ein Clipping der Frontflächen aktiviert werden. Mit der Alt-Taste und der linken Maustaste kann die Clipping-Ebene verschoben werden.

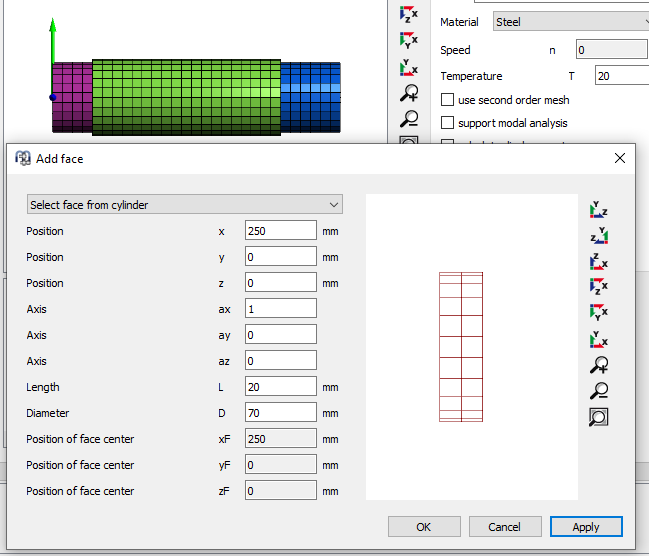

Neue Flächen können über das Kontextmenü der Tabelle und die Auswahl "Fläche zufügen" definiert werden. Basiert auf einem Zylinder, einem Lager oder einer Box kann eine neue Fläche ausgewählt werden:
Definieren Sie die Position des Mittelpunkts des Zylinders sowie dessen Durchmesser und Länge. Ein Klick auf "Übernehmen" wählt alle Elemente im Bereich aus und zeigt die neuen Elemente in rot an. Vorhandene ausgewählte Flächen werden als Vernetzung in schwarz angezeigt. Für einen Kasten müssen anstelle von Durchmesser und Länge die Abstände dx, dy, dz in 3 Richtungen definiert werden. Für ein Lager werden Position, Durchmesser und Längen automatisch festgelegt. Dies ermöglicht das Hinzufügen von Flächen zu einem importierten Bauteil, ohne einen neuen Import durchzuführen.
