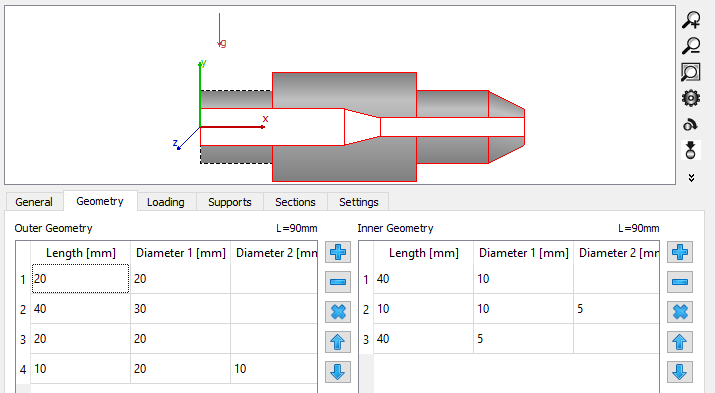

Die Geometriedaten einer Welle werden auf der Seite "Geometrie" definiert. Die Geometrie kann mit zylindrischen und konischen Elementen für die Außen- und Innengeometrie definiert werden. Die Wellengeometrie kann auch aus CAD-Dateien importiert werden, siehe Wellengeometrie importieren aus CAD-Dateien.
Für beide Geometrien, die innere und die äußere, gibt es eine Eingabetabelle. Die Plus- und Minus-Schaltflächen ermöglichen das Hinzufügen und Entfernen von Zeilen, die Pfeile können verwendet werden, um ein Element in der Tabelle nach oben oder unten zu verschieben.
Länge und Durchmesser 1 müssen für jedes Element definiert werden. Wenn Durchmesser 2 leer gelassen wird, wird ein Zylinder verwendet, sonst ein Kegel. Es sind keine negativen Werte erlaubt. Die Gesamtlänge wird oberhalb der Tabelle angegeben.
Soll eine Bohrung von rechts als Innengeometrie definiert werden, so ist ein erstes Element mit Durchmesser Null einzugeben, um die Startposition auf der Bohrung zu erreichen.
Die Abmessungen der einzelnen Elemente können auch in der Ansicht geändert werden. Benutzen Sie dazu Shift und die linke Maustaste. Um die Länge zu ändern, muss der Klick im rechten Drittel eines Elements erfolgen. Zum Ändern des Durchmessers muss er sich im oberen Drittel eines Elements befinden. Um einen Zylinder in ein Kegelelement zu verwandeln, muss die Maus im linken Drittel eines Elements stehen. Die interaktive Änderung ist auf ein 1mm-Raster beschränkt. Mit den Tasten Shift und Control wird die Welle bewegt, anstatt ein Element zu verändern.
Die Tabelle für die Aussengeometrie erlaubt auch die Eingabe einer Temperaturdifferenz, wenn die entsprechende Option unter Einstellungen aktiviert ist.
