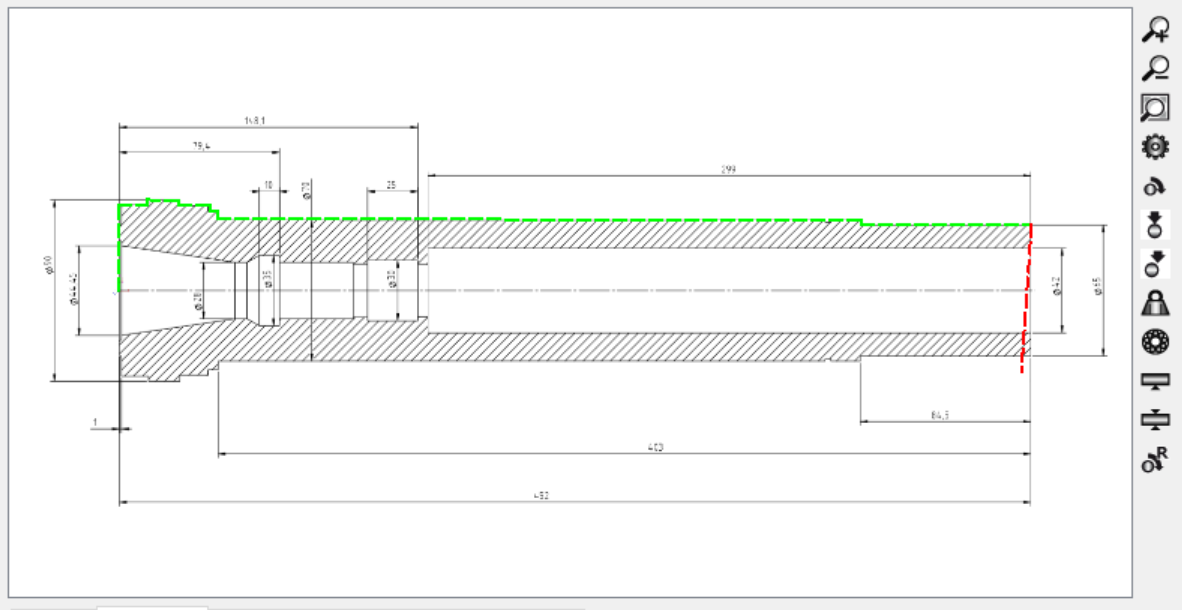

Über das Kontextmenü (rechte Maustaste) kann eine Hintergrundgrafik zur 2D-Grafik hinzugefügt werden. Hier kann eine CAD-Zeichnung als Hintergrundbild gesetzt werden, wenn nur eine PDF-Zeichnung vorhanden ist.
Die Hintergrundzeichnung wird nach dem Kopieren eines Querschnitts in der PDF-Zeichnung mit "Aus Zwischenablage setzen" hinzugefügt. Dann wird mit "Ursprung setzen" die Position der Zeichnung definiert und mit "Horizontale Skalierung definieren" oder "Vertikale Skalierung definieren" der Skalierungsfaktor festgelegt. Die Position in der Zeichnung ist die Stelle, an der der Rechtsklick ausgeführt wird. Klicken Sie also zuerst mit der rechten Maustaste auf die Position des Ursprungs und wählen Sie "Ursprung setzen", dann klicken Sie auf einen Punkt mit einem bestimmten vertikalen oder horizontalen Abstand und wählen den Maßstab.
Die Hintergrundzeichnung kann auch über das Kontakt-Menü in den Vordergrund verschoben oder rotiert werden.
Anschließend kann die Geometrie der Welle an die Zeichnung angepasst werden. Entweder durch Änderung der Geometrieelemente oder durch die Eingabe als Polylinie. Definieren Sie zuerst die innere Geometrie und dann die Aussengeometrie.
