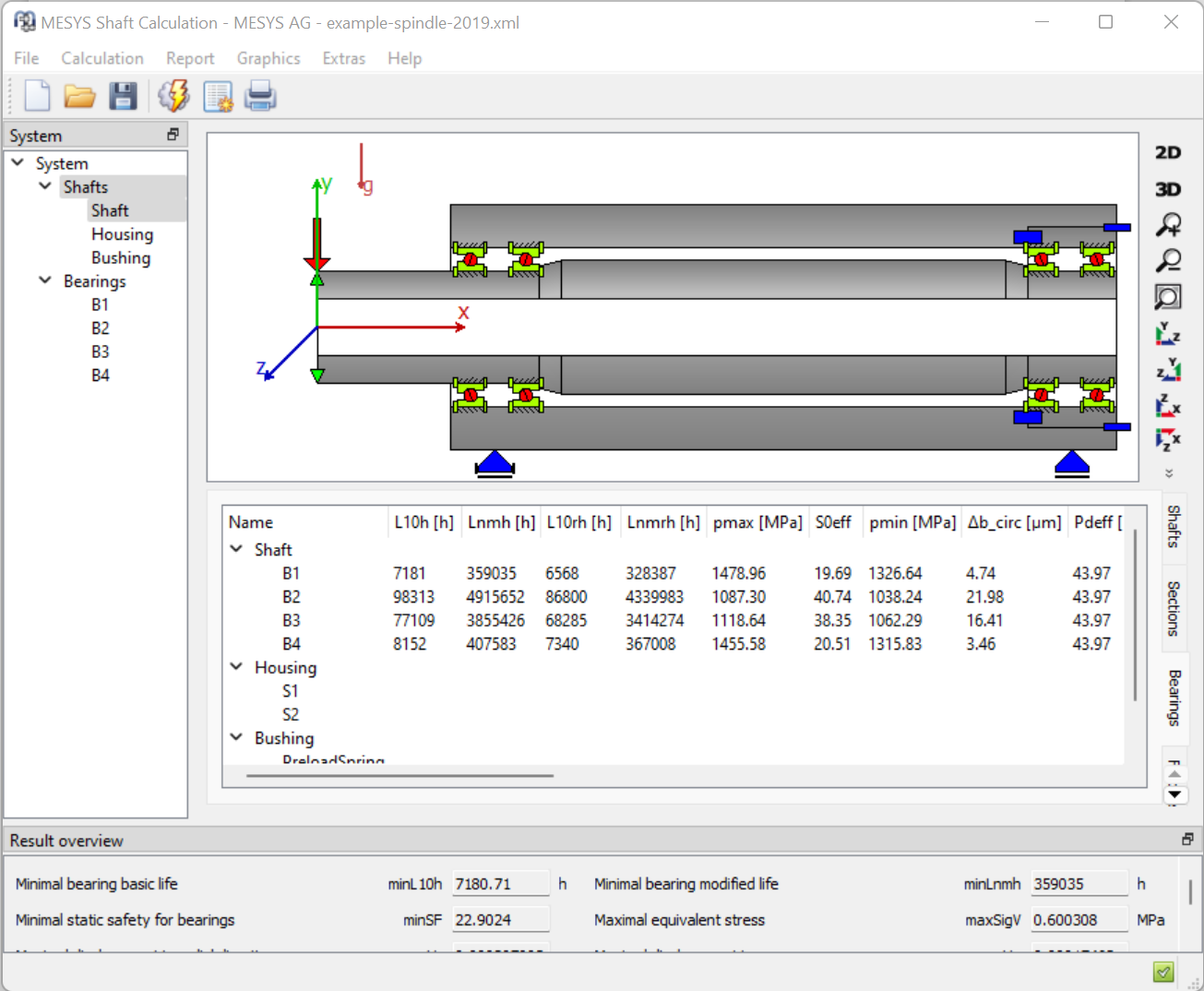

Eine Tabelle für Lager zeigt die Lebensdauer und Belastung von Lagern und Randbedingungen. Die Vorzeichenkonvention für die Belastungen ist, dass die Kraft von der Welle zum Lager angegeben wird.
Für Wälzlager werden neben Kräften und Momenten auch die Lebensdauer und der Pressung angegeben. Mit der rechten Maustaste können zusätzliche Ergebnisse wie Betriebsspiel oder Bohr- zu Roll-Verhältnis angezeigt werden.
Verfügbare Ergebnisse sind:
•'L10h': nominelle Lebensdauer nach ISO 281
•'Lnmh': Modifizierte Lebensdauer nach ISO 281
•'L10rh': nominelle Referenzlebensdauer nach ISO/TS 16281
•'Lnmrh': modifizierte Referenzlebensdauer nach ISO/TS 16281
•'pmax': maximale Kontaktspannung des Lagers
•'S0eff': statischer Sicherheitsfaktor basierend auf der Lastverteilung innerhalb des Lagers
•'pmin': minimale Kontaktspannung des Lagers. Bei einem Wert größer Null werden alle Wälzkörper belastet.
•'ω_spin/ω_roll': Bohr- zu Roll-Verhältnis für Kugellager
•'Δb_circ': Kugelvor-/nachlauf für Kugellager
•'ΔT': Temperaturerhöhung gemäß DIN 732 für dieses Lager
•'nt': maximal zulässige Drehzahl nach DIN 732
•'κ': Viskositätsverhältnis für dieses Lager. Es sollte normalerweise zwischen 1 und 4 liegen.
•'Pdeff': Effektives Radialspiel des Lagers unter Betriebsbedingungen
•'Paeff': Effektives axiales Lagerspiel des Lagers unter Betriebsbedingungen
•'α0eff': Effektiver freier Druckwinkel für Kugellager
•'Δα': Variation des Druckwinkels zwischen Innen- und Außenring bei Kugellagern. Dieser Wert sollte nach manchen Herstellerangaben kleiner 15° sein.
•'pFitShaft': Flächenpressung im Presssitz zwischen Welle und Innenring. Dieser sollte normalerweise größer als Null sein.
•'eLR_i, eLR_e': Ausdehnung der Kontaktellipse für Kugellager. Werte unter 100% bedeuten Abschneidung.
•'Fx, Fy, Fz, Fr': Lagerkräfte, Fr ist die Radialkraft. Die Kraft wirkt auf das Lager.
•'Mx, My, Mz, Mr": Momente, Mr ist das Kippmoment. Das Kippmoment wirkt auf das Lager.
•'ux, uy, uz, ur': Relativverschiebungen des Wellenknotens zum zweiten Knoten (oder Gehäuse), ur ist die radiale Verschiebung
•r'x, ry, rz, rr': relative Rotation des Wellenknotens gegenüber dem zweiten Knoten (oder Gehäuse), rr ist der resultierende Kippwinkel
