Wie zuvor können in diesem Querschnitt allgemeine Daten und Einstellungen für das gesamte System vorgestellt werden, wie z.B:
•Normalmodul
•Normaleingriffswinkel
•Schrägungswinkel
•Kopfhöhe Bezugsprofil: haP ist der Kopfhöhenfaktor des Bezugsprofils der Standard-Bezugsprofils, definiert als Kopfhöhe =haP * mn. Dieser Wert ist normalerweise gleich 1, so dass die Kopfhöhe = mn ist.
•Notwendiges Spiel: Das Notwendige Spiel ist eine Beschränkung, die einen minimal zulässigen Abstand zwischen den Zahnköpfen von nicht verbundenen Zahnrädern festlegt, um zu verhindern, dass diese miteinander kollidieren.
•Abstand Rad 1 zu Rad 4: Dieser Abstand ist definiert als der Abstand zwischen den Zahnradmitten von Zahnrad 1 und Zahnrad 4. Positive Werte verschieben die Mitte von Zahnrad 4 nach rechts in Bezug auf die Mitte von Zahnrad 1.

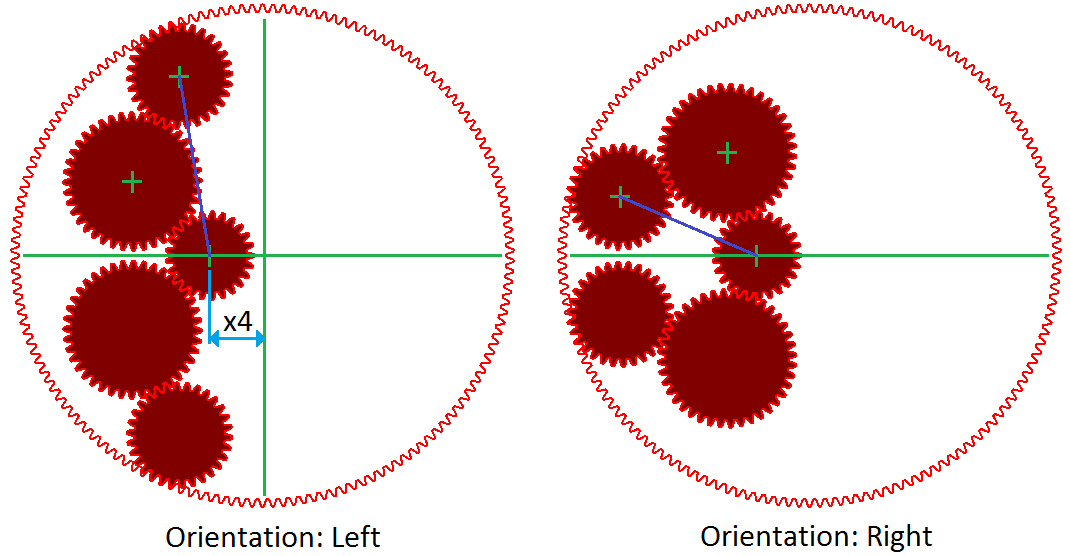

•Orientierung: Die Orientierung kann als 'Rechts' oder 'Links' gewählt werden, was die möglichen Ergebnisse auf jene Konfigurationen einschränkt, bei denen das zweite Zahnrad seine Position entweder auf der linken oder rechten Seite der Mittellinie zwischen dem ersten und dem dritten Zahnrad beibehält, wie unten gezeigt:
