Der Schulterdurchmesser von Innen- und Außenring kann definiert werden.
Der Schulterdurchmesser wird mit der maximalen Ausdehnung der Kontaktellipse verglichen. Eine Warnung wird angezeigt, wenn die Ellipse über den Absatz hinausgehen würde. Die Hertzsche Pressung ist in diesem Fall nicht gültig.

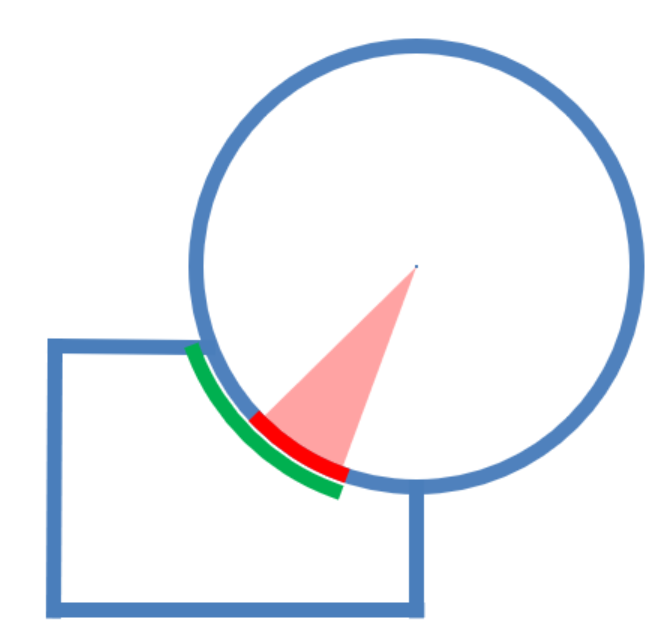

Der erforderliche Durchmesser der Schulter wird im Protokoll zusammen mit einem Längenverhältnis eLR_i, eLR_e angezeigt, das eine Sicherheit der Schulterlänge darstellt. Das Längenverhältnis ist definiert als die Länge vom unteren Ende der Kontaktellipse bis zur Schulter (grüne Linie in der Grafik) geteilt durch die Länge der Kontaktellipse 2a (rote Linie in der Grafik). Der Wert sollte daher größer als 1 oder 100% sein.
Anstelle eines absoluten Wertes kann die Höhe der Schulter auch durch einen Prozentsatz der Kugeldurchmesser definiert werden. Ein Faktor von 50% würde einen Absatz bis zum Teilkreis bedeuten, daher sollte der Faktor zwischen 10% und 40% liegen. Die Verwendung dieses Faktors ermöglicht eine Standard-Geometrie bei Änderung des Kugeldurchmessers oder der Teilung.
