Für Kugellager und Radial-Zylinderrollenlager kann der Schulterdurchmesser des Innen- und Außenrings festgelegt werden. Für Kegelrollenlager kann die Schulter für den Innenring definiert werden. Wird der Wert Null eingegeben, wird er nicht berücksichtigt.
Der Schulterdurchmesser wird mit der maximalen Ausdehnung der Kontaktellipse verglichen. Es wird eine Warnung angezeigt, wenn die Ellipse über die Schulter hinausgehen würde. Die Hertzsche Pressung ist in diesem Fall nicht gültig.
Der erforderliche Durchmesser der Schulter wird im Protokoll zusammen mit einem Längenverhältnis eLR_i, eLR_e angezeigt, das eine Sicherheit der Schulterlänge darstellt. Das Längenverhältnis ist definiert als die Länge vom unteren Ende der Kontaktellipse bis zur Schulter (grüne Linie in der Grafik) geteilt durch die Länge der Kontaktellipse 2a (rote Linie in der Grafik). Der Wert sollte daher größer als 1 oder 100% sein.
Bei Pendelkugellagern wird der Schulterdurchmesser des Aussenrings automatisch durch den Radius des Aussenrings und die Lagerbreite begrenzt, wenn die Lagerbreite eingegeben wird.

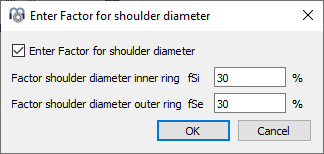

Statt mit einem absoluten Wert kann die Schulterhöhe auch mit einem Prozentsatz des Kugeldurchmessers definiert werden. Ein Faktor von 50% würde eine Schulter bis zum Teilkreisdurchmesser bedeuten, so dass der Faktor für die meisten Lagertypen zwischen 10% und 40% liegen sollte. Die Verwendung dieses Faktors ermöglicht eine Standard-Geometrie bei Änderung des Kugeldurchmessers oder der Teilung.

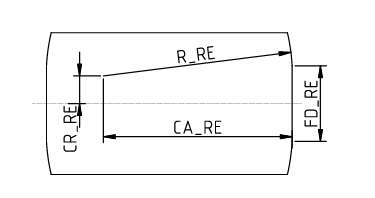

Bei Radial-Zylinderrollenlagern und Kegelrollenlagern wird davon ausgegangen, dass die Axialkraft auf der halben Höhe der Schulter wirkt. Es kann ein Öffnungswinkel für den Absatz definiert werden. Ein Wert von 0° bedeutet, dass die Kraft parallel zur Achse der Rolle wirkt.
