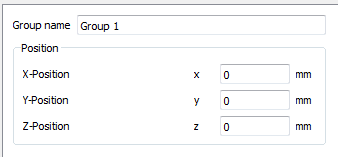

Für Systeme mit Wellen, die nicht koaxial sind, müssen Wellengruppen hinzugefügt werden. Für jede Gruppe kann eine Position definiert werden.
Die Positionen können auch von der Software berechnet werden, wenn für die Positionierung Bedingungen verwendet werden. Siehe unten.
Es gibt drei Arten von Gruppen:
1.Standardgruppe: Die Standardgruppe kann eine beliebige Position haben und kann Untergruppen enthalten. Wellen in verschiedenen Gruppen können nicht durch Lager verbunden werden.
2.Koaxiale Gruppe: Die koaxiale Gruppe kann nur in axialer Richtung relativ zu ihrer übergeordneten Gruppe positioniert werden. Wellen in verschiedenen koaxialen Gruppen können durch Wälzlager oder andere Lager verbunden werden.
3.Planetengruppe: Eine Planetengruppe wird benötigt, um Planetenstufen zu definieren. Neben der Position kann auch die Anzahl Planeten festgelegt werden. Die Wellen einer Planetengruppe drehen sich um einen Planetenträger. Die durch diese Rotation entstehenden Zentrifugalkräfte werden berücksichtigt. Bei Lagern und anderen Randbedingungen in Planetengruppen wird das Ergebnis für jeden Planeten in den Resultaten angezeigt.
