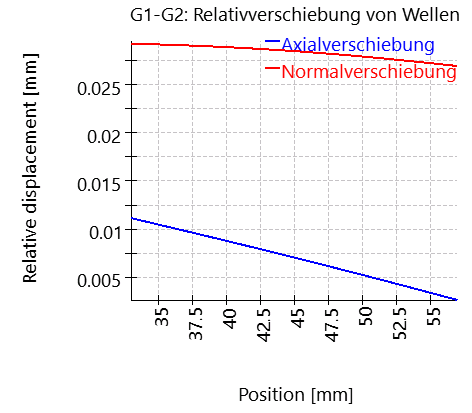

Für jedes Stirnradpaar wird ein Diagramm zur Relativverschiebung von Wellen dargestellt. Es zeigt die Relativverschiebung von beiden Wellen über die Breite der Zahnräder. Die Axialverschiebung ist eine Veränderung des Achsabstands, die Normalverschiebung eine Verschiebung senkrecht zur Ebene der beiden Wellen.
Das Diagramm hilft, die erforderlichen Modifikationen oder Änderungen bzw. das Spiel zu verstehen.
