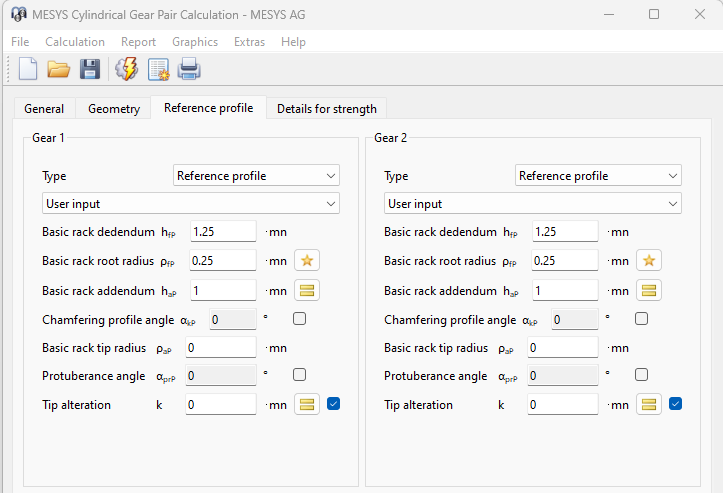

Das Bezugsprofil des Zahnrads kann auf drei Arten festgelegt werden. Entweder mit einem Bezugsprofil, einem Wälzfräser oder einem Stossrad. Der Wälzfräser wird bei Innenzahnrädern nicht unterstützt.
Wenn ein Wälzfräser oder ein Stossrad ausgewählt wird, können sowohl die Fusshöhe des Werkzeugs hfP0 als auch die Kopfhöhe des Bezugsprofils definiert werden, wenn es sich nicht um ein überschneidendes Werkzeug handelt. Die Fusshöhe des Werkzeugs muss größer sein als die Kopfhöhe des Bezugsprofils, sonst würde das Werkzeug den Kopfkreisdurchmesser schneiden. Wenn dies nicht der Fall ist, wird eine Warnung angezeigt, aber der Kopfkreisdurchmesser wird immer noch durch die Kopfhöhe des Bezugsprofils berechnet. Bitte wählen Sie in diesem Fall ein überschneidendes Werkzeug.
