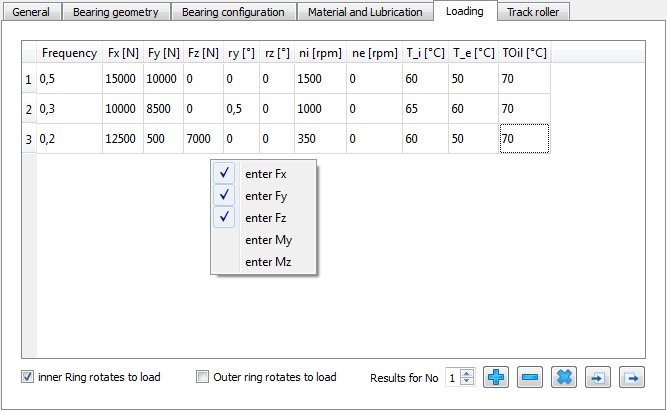

Wenn auf der Registerkarte 'Allgemein' das Flag für die Berechnung mit Lastkollektiv gesetzt ist, wird statt mit einem einzelnen Lastfall mit einem Lastkollektiv gerechnet. Für jedes Element können die Last bzw. Verschiebung, die Rotation und die Temperaturen angegeben werden.

all_img286

Über das Kontextmenü, das sich durch Anklicken der rechten Maustaste öffnet, kann ausgewählt werden, welche Kräfte oder Momente als Eingabewerte verwendet werden sollen. Ist ein Wert nicht ausgewählt, kann die entsprechende Verschiebung/Rotation eingegeben werden. Wenn Temperaturgradient in Passungen berücksichtigen aktiv ist, können zusätzlich Temperaturen für Wellen- und Gehäusetemperatur definiert werden. Die Schmierstofftemperatur wird nur angezeigt, wenn sie eine aktive Eingabe ist.

Mit der all_img70-Schaltfläche können Zeilen hinzugefügt werden, mit der all_img87-Schaltfläche kann eine markierte Zeile gelöscht werden. Die all_img88-Schaltfläche löscht alle Eingaben.

Mit der all_img89-Schaltfläche wird das Lastkollektiv aus einer Datei gelesen. Für die Datei müssen die aktuell angezeigten Spalten mit ihren Einheiten verwendet werden. Da die Daten aus der Datei zu den Eingaben hinzugefügt werden, müssen Sie die Eingaben zuerst löschen, um ein vollständiges Lastkollektiv zu definieren. Ebenso kann eine erstellte Lastkollektiv-Tabelle mit der entsprechenden all_img90-Schaltfläche exportiert werden.

Wie im Fall der Einzellast kann ausgewählt werden, ob der Ring relativ zur Last rotiert oder nicht. Ein nicht zur Last rotierender Ring wäre auf der sicheren Seite.

Die Lastverteilung wird für jeden Lastfall berechnet. Als Ergebnis wird die resultierende Lebensdauer für das gesamte Lastkollektiv angezeigt und die minimale statische Sicherheit aller Elemente. Die Ergebnisgrafiken werden nur für das Element des Lastkollektivs angezeigt, das auf dieser Seite als Ergebnis ausgewählt wurde.
