Auf den Seiten "Grafiken1" und "Grafiken2" können die Ergebnisse als Grafik dargestellt werden.
Wenn die Parameterliste mit "Liste erzeugen" erzeugt wurde und nicht mehr als zwei Eingabeparameter verwendet werden, werden Linien für das Diagramm verwendet. Bei mehr Parametern oder anderen Quellen werden nur Punkte dargestellt.

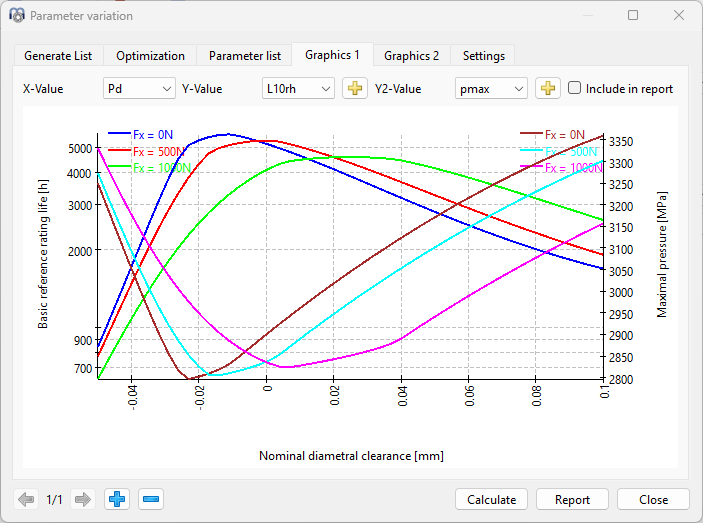

Wurden zwei Parameter über "Liste erzeugen" variiert, werden mehrere Kurven für den zweiten Parameter angezeigt, wie im Bild oben, das eine Variation des nominalen Spiels und der Axialkraft Fx zeigt.
Der grafische Bereich besteht aus zwei verschiedenen y-Achsen, so dass es möglich ist, verschiedene Typen von Ergebnissen (Einheiten) zu einem Zeitpunkt zu vergleichen. Obwohl in der Grafik in erster Linie die Lebensdauer (L10rh) analysiert wird, können durch einen Klick auf die Schaltfläche
auch andere Ergebnisse mit denselben Einheiten wie Lnmrh einer der beiden verfügbaren y-Achsen hinzugefügt werden.
Unter "Einstellungen" steht eine Option zur Verfügung, mit der die Ein- und Ausgabewerte für beide Achsen in die Auswahl einbezogen werden können. Damit wäre es auch möglich, die horizontale und vertikale Achse zu vertauschen.
