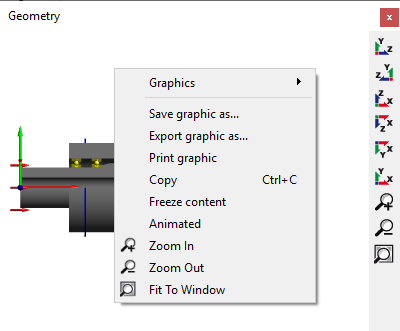

Für die 3D-Grafik-Fenster der Software gibt es verschiedene Schaltflächen zur Manipulation der Ansicht in 3D, wie z. B. die Funktionen Vergrössern, Verkleinern und Anpassen an das Fenster sowie die Möglichkeit, den Blickwinkel aus verschiedenen Ebenen zu wählen. Das 3D-Modell kann mit der Maus bei gedrückter Shift-Taste verschoben und bei gedrückter Strg-Taste ein- und ausgezoomt werden. Eine 3D-Maus wird in 3D-Grafiken unterstützt. Animierte 3D-Grafiken können als Video gespeichert werden, wenn in der mesys.ini ein Pfad zu ffmpeg angegeben ist.
"Grafik speichern als..." speichert das Bild in einem Grafikformat wie PNG. "Grafik exportieren als..." unterstützt nur STL für Standardgrafiken, aber für Grafiken aus dem Untermenü CAD ist auch ein Export als STEP möglich.
Mit "Kopieren" wird das Bild in die Zwischenablage kopiert, so dass es in anderen Programmen eingefügt werden kann.
Das Aktivieren von "Inhalt einfrieren" unterdrückt die Aktualisierung der Ansicht bei neuen Durchläufen der Berechnungen. Dies kann für Vergleiche genutzt werden.
Mit der Auswahl "Animiert" wird die Ansicht um die vertikale Achse rotiert.
