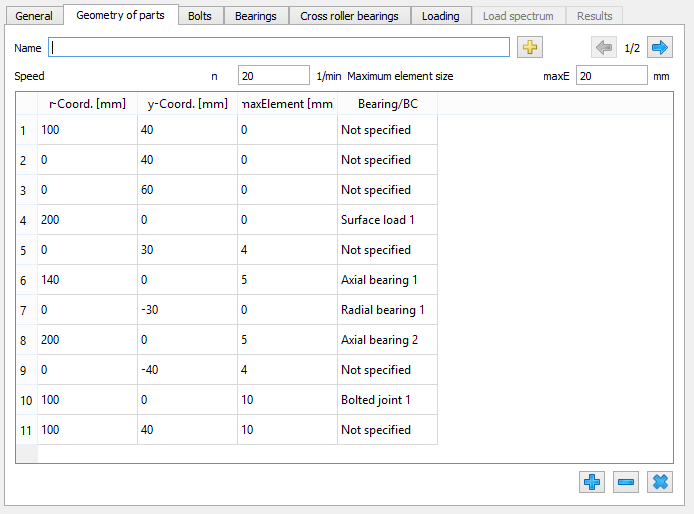

Die Geometrie der Bauteile wird in einer Tabelle definiert. Die Punkte (Radius und y-Koordinate) müssen im Uhrzeigersinn eingegeben werden.
Wenn die allgemeine Geometrieeingabe nicht aktiviert ist, kann die Geometrie über horizontale und vertikale Linien definiert werden. Eine Koordinate, die nicht zum vorherigen Punkt geändert wird, kann auf Null gesetzt werden. So kann die Zahl der Eingaben um den Faktor zwei reduziert werden.
Ist die allgemeine Geometrieeingabe aktiviert, kann die Geometrie durch Linien in beliebiger Richtung definiert werden. In diesem Fall müssen alle Koordinatenwerte definiert werden.
Mit der
-Schaltfläche hinter der Bezeichnung des Bauteils lassen sich die Werkstoffeigenschaften für dieses Bauteil definieren. Die Werkstoffdaten werden nur für die FEA-Berechnung dieses Bauteils verwendet, nicht für die Berechnung der Steifigkeit des Kontakts zwischen Rolle und Laufbahnen.
Mit den Schaltflächen unten rechts können zusätzliche Zeilen hinzugefügt oder gelöscht werden. Die
-Schaltfläche kopiert die ausgewählte Zeile oder fügt eine neue Zeile hinzu, wenn nichts ausgewählt ist. Die
-Schaltfläche löscht die ausgewählte Zeile und die
-Schaltfläche löscht die gesamte Tabelle.
