MESYS Berechnungssoftware

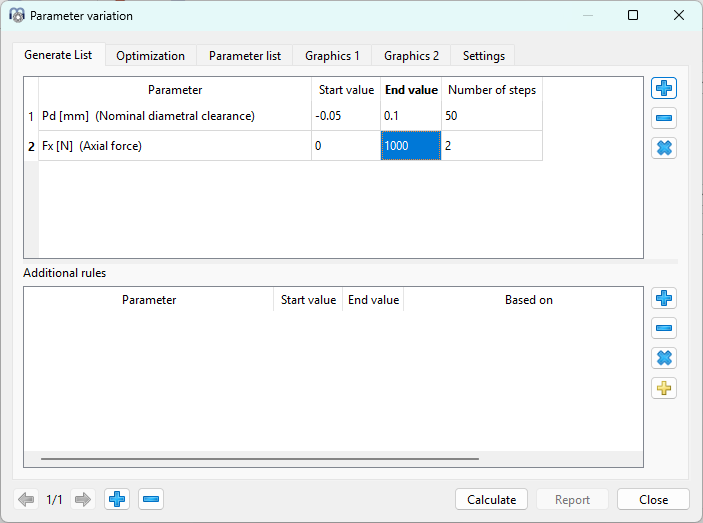

In der Tabelle "Liste erzeugen" können mehrere Eingabeparameter hinzugefügt und Bereiche (Start-/Endwerte) für diese definiert werden. Bei der Lagerberechnung kann die Berechnung in Abhängigkeit vom Typ des Lagers bis zu 0,1 sec für eine einzelne Berechnung dauern, die Verwendung von Lastkollektiven und die Definition vieler Schritte kann zu langen Berechnungszeiten führen.

all_img304

Zusätzliche Regeln können verwendet werden, um zusätzliche Eingabeparameter in Abhängigkeit von den Parametern der ersten Liste festzulegen. Der zusätzliche Parameter wird zwischen einem Start- und einem Endwert auf der Basis eines anderen Parameters interpoliert. Zum Beispiel zusätzlicher Parameter y zwischen y1 und y2 basierend auf dem Parameter x im Bereich x1 bis x2:

Ein Beispiel für die Verwendung der Regeln kann sein, die Lagerspiele für mehrere Lager im Rahmen der Wellenberechnung auf denselben Wert zu setzen.

Die Regeln können auch mit Hilfe von Formeln definiert werden, die auf den Parametern in der ersten Tabelle basieren:

ParameterVariationRulesFormula

Die Formeln können über die all_img3-Schaltfläche rechts definiert werden.
