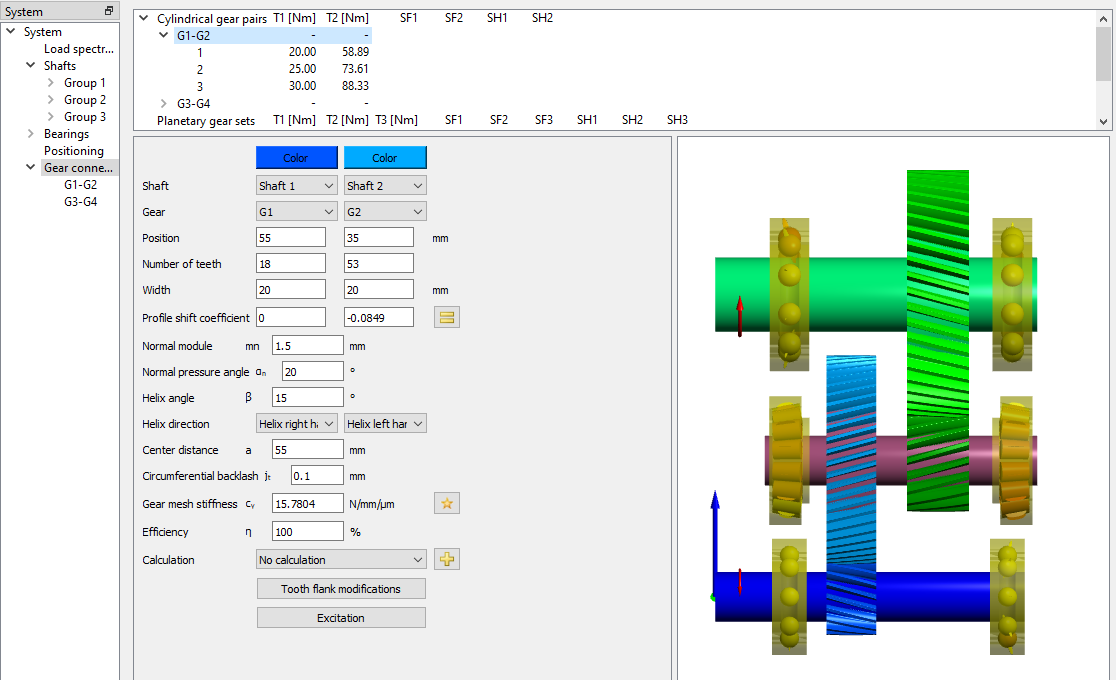

Wenn mehrere Gruppen definiert sind, wird eine Seite für Zahnradverbindungen angezeigt. Zahnradverbindungen können mit der
-Schaltfläche hinzugefügt werden. Die Wellen und Zahnräder, die in Kontakt stehen, können definiert werden und die Grunddaten für das Zahnradpaar werden angezeigt. Die Daten für die Zahnräder können in diesem Fenster zusätzlich zu den Eingaben an der einzelnen Welle modifiziert werden, aber über die Verbindung können die Daten für beide Zahnräder gleichzeitig geändert werden.
Das Drehmoment jedes Zahnradpaares wird in der oberen Liste angezeigt; die Sicherheitsfaktoren werden angezeigt, wenn eine Verbindung zu einem Zahnradberechnungsprogramm eingerichtet ist.
Mit einem Klick auf die Punkte für die Zahnradpaare im Systembaum links kann das Zahnradberechnungsprogramm gestartet werden, um Details für das Zahnradpaar zu definieren. Die Wellenberechnung gibt die grundlegende Zahnradgeometrie (z, b, x, mn, αn, β, x, a) und die Belastung an die Zahnrad-Berechnung weiter; sie liest die gleichen Geometriedaten und die Sicherheitsfaktoren zurück. Die Farben der Zahnräder können durch Anklicken der im Bild gezeigten Schaltfläche "Farbe" geändert werden.
Wenn ein Zahnrad in einer Verbindung berücksichtigt wird, wird seine Drehmoment-Eingabe im entsprechenden Eingabefenster unter der Seite 'Belastung' versteckt.
Für Stirnradpaare erlaubt ein Auslegungsknopf die Auswahl der Zahneingriffssteifigkeit gemäß ISO 6336-1. Es kann entweder cga oder cgb gewählt werden. Bei der Berechnung der Steifigkeit des Eingriffs wird angenommen, dass CB und CR gleich eins sind.
