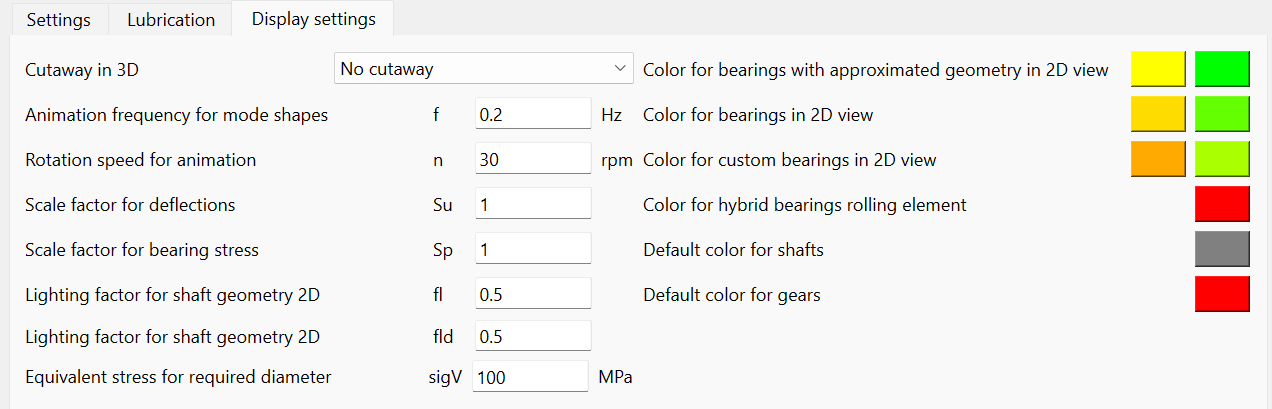

Auf der Registerkarte 'Einstellungen' können verschiedene Ansichtsoptionen eingestellt werden.

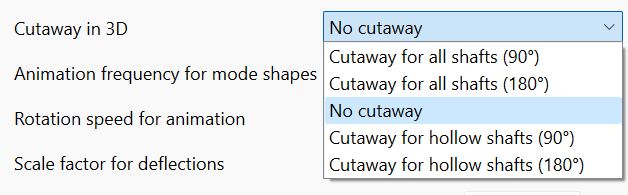

Schnittdarstellung in 3D: Es besteht die Möglichkeit, eine Schnittdarstellung für alle vorhandenen Wellen zu erzeugen. Bei Bedarf kann die Schnittdarstellung auch nur für die Hohlwellen angewendet werden. Diese Einstellung kann für einzelne Wellen überschrieben werden.
Bei den Einstellungen für die 3D-Animation sind sowohl die Frequenz für die Formen als auch die Drehzahl für die Rotation einstellbar. Die Standard Frequenz von 0.2Hz für die obige Form führt zu einer Steigung von 5 Sekunden in der Animation. Die 3D-Druckverteilung der Lager kann mit einem Skalierungsfaktor 'Sp' leicht übertrieben werden. Und mit dem 'Su' kann die deformierte Form in 3D ebenfalls skaliert werden. Setzt man 'Su' auf Null, wird die verformte Form in 3D ohne Skalierung dargestellt, also Skalierungsfaktor eins.
Das Aussehen der Wellen Geometrie in 2D kann durch einen Beleuchtungsfaktor 'fl' hervorgehoben werden. Der Faktor 'fld' wird für die Hintergrundgrafik der Welle in 2D Grafiken verwendet.
Mit dem Eingabewert für 'sigV' kann der Anwender die maximal zulässige Spannung angeben, die eine Welle unter Belastung erreichen soll. Auf diese Weise zeigt die Software grafisch eine Annäherung an den Notwendigen Durchmesser der Wellen, die einem Maximalwert der Vergleichsspannung ausgesetzt sind. Wie Sie das Diagramm des Notwendigen Durchmessers visualisieren können, entnehmen Sie bitte dem Querschnitt "Grafikbereich" in diesem Dokument.
Rechts im Fenster können die Farben für die Lager festgelegt werden. Die linke Schaltfläche gilt für Lager, die mit einer Welle und dem Gehäuse verbunden sind, während die rechte Schaltfläche für Lager gilt, die mit zwei Wellen verbunden sind. Die obere Farbe gilt für Lager aus der Datenbank mit approximierter Innengeometrie, dann für Lager aus der Datenbank mit Innengeometrie und schließlich für Lager mit benutzerdefinierter Geometrie.
Zusätzlich kann eine Standardfarbe für Wellen und Zahnräder festgelegt werden.
