Rillenkugellager sind preiswerte Standardlager. Es können sowohl Radial- als auch Axialkräfte übertragen werden. Der nominelle Druckwinkel beträgt 0°, der sich bei axialer Belastung in Abhängigkeit vom Radialspiel im Lager vergrößert. Der freie Druckwinkel α0 ist im Protokoll und in der Resultateübersicht angegeben.

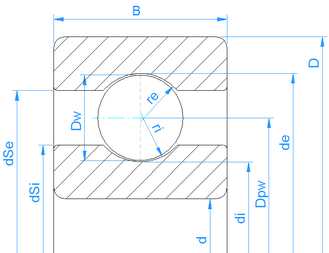

Die Geometrie wird mit der Anzahl und dem Durchmesser der Kugeln, dem Teilkreisdurchmesser, der Konformität von Innen- und Aussenring und dem diametralen Lagerspiel beschrieben. Die Anzahl der Kugeln im Lager ist begrenzt, um das Lager montieren zu können.
Die Konformität ist der Eingangsparameter, der den Radius der Laufringe definiert. (ri = fi*Dw, re = fe*De)
Üblicherweise beträgt die Konformität fi = fe = 0,52 für Rillenkugellager.
Das diametrale Lagerspiel ist definiert als Pd = de- di -2*Dw.
Die
-Schaltfläche hinter der Lagerauswahl bietet je nach Typ des Lagers noch einige andere Einstellungen. Bei Rillenkugellagern kann ausgewählt werden, ob ein Lager mit Füllnut verwendet wird, das die Berechnung der Last mit dem Faktor bm in (ISO 281, 2007) beeinflusst.
Das zulässige Längenverhältnis Druckellipse steuert die Warnung vor dem Abschneiden der Kontaktellipse. Ein Wert unter 100 % würde ein gewisses Maß an Abschneidung zulassen, ein Wert über 100 % fügt einen zusätzlichen Abstand hinzu. Dieser zulässige Wert wird auch für die Berechnung der im Protokoll angegebenen zulässigen Axialkraft-Grenze verwendet.
