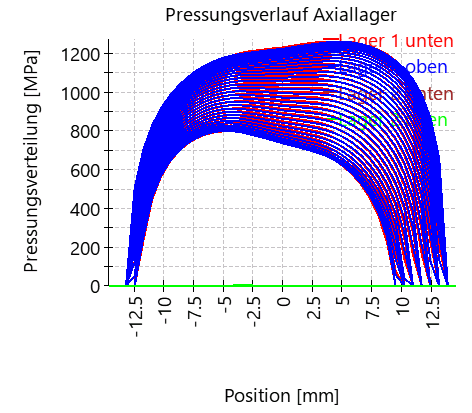

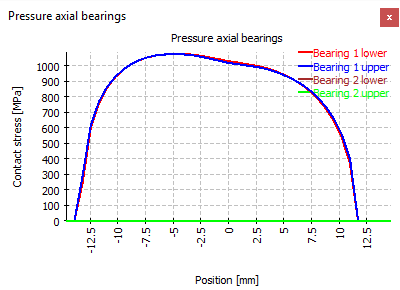

Die Pressungsverteilung wird über die Länge der Rollen dargestellt. In der Benutzeroberfläche gibt es eine Grafik für alle Lager eines Typs, im Protokoll wird für jedes Lager ein Diagramm angezeigt.
Die Position im Diagramm ist entweder die axiale oder radiale Koordinate mit dem Ursprung in der Mitte der Rolle. Bei Radiallagern ist die Orientierung wie die Orientierung der y-Achse. Die Position verläuft von unten nach oben im Lager. Bei Axiallagern ist die Orientierung der Radius; die Position verläuft von innen nach außen.
