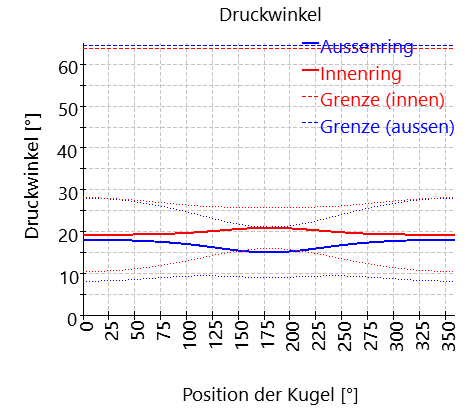

Der Druckwinkel ist für ein Schrägkugellager mit einem Nenndruckwinkel von 20° dargestellt. In der Lastzone sind die Druckwinkel von Innen- und Außenring fast gleich, aber gegenüber der Lastzone gibt es aufgrund der Zentrifugalkraft einen großen Unterschied.
Die Ausdehnung der Kontaktellipse ist durch die gestrichelten Linien dargestellt, so dass wir eine breite Kontaktellipse bei 0° und eine kleinere bei 180° haben. Der Winkel zum Kontakt, der der Schulter entspricht, ist oben als gestrichelte gerade Linie dargestellt, so dass die Schulterhöhe in diesem Fall hoch genug ist.
