Wenn die Wälzlagerinnengeometrie nicht verfügbar ist, kann sie von der Software approximiert werden. Es stehen vier Möglichkeiten zur Verfügung:
In diesem Fall wird nur die äußere Geometrie des Lagers mit Innendurchmesser d, Außendurchmesser D und Breite B definiert. Zusätzlich müssen der Kontaktwinkel und das Spiel festgelegt werden.
Die Anzahl und Größe der Wälzkörper wird von der Software approximiert. Mit dieser inneren Geometrie werden dann die Tragzahlen berechnet. Dies führt nicht zu genauen Ergebnissen, da die reale Wälzlagergeometrie nicht verwendet wird. Dennoch lassen sich Einflüsse von Momenten und anderen Parametern erkennen.
|
In diesem Fall wird die innere Geometrie wie zuvor approximiert, aber die Tragzahlen werden vom Anwender bereitgestellt. Die Tragzahlen sind normalerweise in Lagerkatalogen verfügbar.
|
Mit dieser Auswahl müssen Sie alle Maße für die Innengeometrie eingeben. Die Tragzahlen werden nach den Normen berechnet.
|
Da die Lagerhersteller häufig größere Tragzahlen verwenden als die nach den Normen berechneten, ist es möglich, beides einzugeben: die Innengeometrie und die Tragzahlen. Die Tragzahlen werden dann für die Berechnung der Lebensdauer verwendet.
|

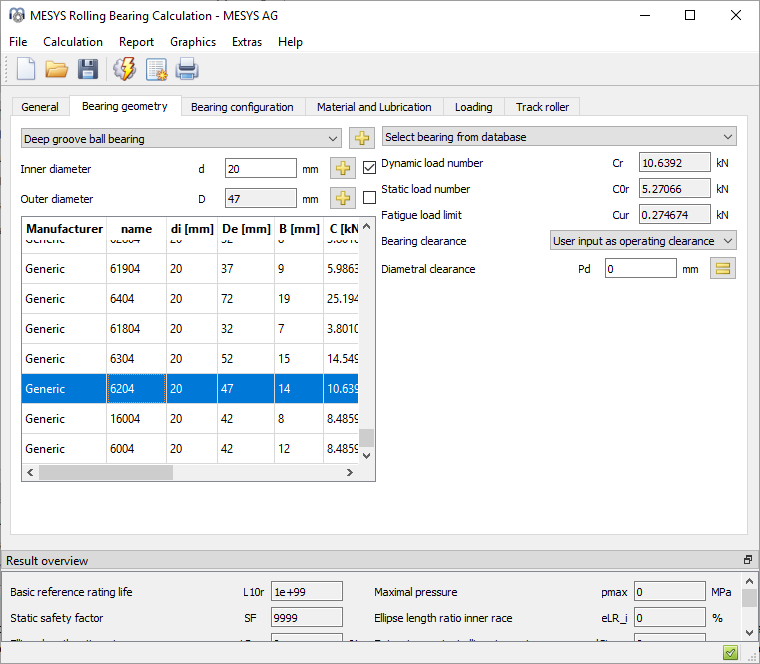

Anstatt die Wälzlagergeometrie durch den Anwender einzugeben, kann diese aus einer Datenbank gewählt werden.
Innen- und Außendurchmesser können optional definiert werden. Dies schränkt die Anzahl der in der Liste angezeigten Lager ein. Durch Anklicken der Titel der Spalten können die Daten entsprechend dieser Spalte ausgewählt werden.
Ein Doppelklick auf eine Zeile liest die Lagerdaten ein und aktualisiert die Werte, die aus der Datenbank gelesen werden.
Die Daten der Innengeometrie der in der Datenbank enthaltenen Lager sind aus den Außenmaßen approximiert. Weitere Datenbanken von Lagerherstellern sind verfügbar. Katalogdaten mit approximierter innerer Geometrie sind von Schaeffler und SKF erhältlich und sind in der Installation enthalten. Verschlüsselte Lagerdatenbanken einschließlich der inneren Geometrie sind von HQW/Barden, CSC, GMN und IBC und anderen Herstellern erhältlich. Die Datenbanken von HQW/Barden und CSC sind in der Installation enthalten, für weitere Datenbanken wenden Sie sich bitte an den Lagerhersteller.
Lager mit approximierter Wälzlagerinnengeometrie und Lager mit der Herstellereinstellung "Generic" sind mit Standardschrift dargestellt, kundenspezifische Lager und Datenbanken mit Informationen zur Innengeometrie sind fett gedruckt.
|
